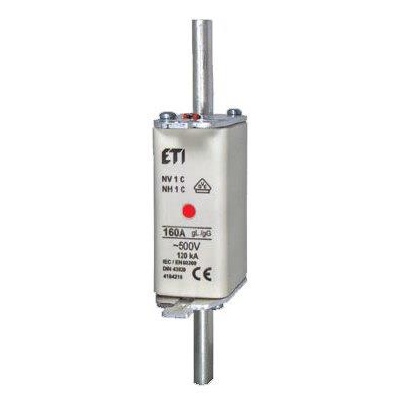

Запобіжник NH-1/gG 125A 500V KOMBI, ETI
Застосування - Плавкі вставки з швидкою характеристикою спрацьовування gF служать для захисту електричних пристроїв від впливу струмів короткого замикання і перевантажень. Плавкі вставки з повільною характеристикою gL / gG служать для захисту електричних кіл, в яких можуть виникнути короткочасні перевантаження.
особливості:
→ висока відключає здатність,
→ повільна (gL / gG) і швидка (gF) характеристики запобіжників,
→ широкий діапазон номінальних струмів від 2 до 200 A,
→ лінійка запобіжників розширена новими номіналами 32A і 40A,
→ різна конструкція клем тримачів запобіжників;
Застосування - Запобіжники серії D0 призначені для захисту силових, сигнальних і керуючих ланцюгів від струмів короткого замикання і перевантажень.
особливості:
→ компактні габаритні розміри,
→ невеликі втрати потужності,
→ малий нагрів,
→ висока відключає здатність,
→ стабільні струмочасовий характеристики,
→ можливість побудови селективних схем захисту,
→ індикація стану запобіжника,
→ можливість використання роз'єднувачів VLD01 і STV D02.
Застосування - Запобіжники циліндричні CH служать для захисту електричних пристроїв і інсталяційних приладів від впливів струму короткого замикання і перевантажень. Характеристики: F, T, HT, gG, aM
F - Застосовуються для захисту електронного, телекомунікаційного та напівпровідникового устаткування.
T - Застосовуються для захисту електронного і телекоммунікаціонногоо борудованія.
HT - Застосовуються для захисту електронного обладнання.
Застосування - Ножові запобіжники призначені для захисту електричного обладнання від впливів струму короткого замикання і перевантаження.
Особливості ножових запобіжників NH:
→ візуальний індикатор спрацьовування (пошкодження). Індикатор спрацьовування - червоне віконце, розміщене на лицьовій частині корпусу плавкою вставки,
→ зменшення габаритних розмірів запобіжників типу NH C, дозволило їх зробити легше і дешевше, не змінюючи їх електричних характеристик і можливості застосування,
→ висока відключає здатність для всіх габаритів і робочих струмів плавких вставок,
→ малі втрати потужності,
→ висока обмежує здатність струму короткого замикання,
→ стабільність токо-тимчасових і селективних характеристик,
→ селективність при роботі з автоматичними вимикачами.
Запобіжники NH KOMBI - це серія плавких вставок з подвійним індикатором спрацьовування. Обидва індикатори спрацьовують одночасно, в момент перегорання плавкої вставки. NH KOMBI забезпечує візуальний контроль стану плавкої вставки як в тримачі, так і в роз'єднувачі.
Застосування ножових запобіжників NH:
- захист електричного обладнання від впливів струмів короткого замикання і перевантажень,
- коригуюча захист двигунів з малим робочим струмом.
Токо-тимчасові характеристики:
Для робочої напруги 500V відключає здатність становить 100kA або 120кА, а для напруги 690V - 100kA.
Короткий опис пристрою запобіжників:
Корпус запобіжника виготовлений з стеатита, термічно стійкого матеріалу. Торцеві кришки виготовлені з алюмінію, що забезпечує тривалий захист від корозії. У внутрішній частині корпусу розміщена плавкахвставка з міді, яка приєднується до внутрішньої частини ножового контакту. Корпус заповнений спеціальним кварцовим піском строго визначеної грануляції. Ножові контакти виконані з міді і покриті шаром срібла і нікелю.
Застосування - Високовольтні запобіжники великої потужності призначені для захисту пристроїв високої напруги (ліній електропередач, трансформаторів, двигунів, конденсаторних батарей) від термічних і динамічних дій струму короткого замикання, перевантажень, а також від неконтрольованого зростання температури (при використанні запобіжників з термовимикачем).
Завдяки простоті монтажу і малим габаритним розмірам запобіжників, вони є ідеальним рішенням у випадках, коли застосування інших типів захисту вимагало б високих витрат, взявши до уваги вартість цілої системи. Нове покоління запобіжників з термовимикачем - THERMO - серії VVT-D і VVT-E призначений для захисту обладнання, де критичним параметром є зростання температури як всередині запобіжника, так і в навколишньому його просторі, особливо в застосуванні з осередком SF6 з газовою ізоляцією. Серія запобіжників без термовимикача позначається VV C.
особливості:
→ малий нагрів через невеликі втрати потужності,
→ висока відключає здатність - 50 kA і надійність відключення при критичних токах,
→ три значення сили ударної голки: 80 N, 120 N для запобіжників з обмежувачем температури - серія VVT-D і VVT-E і 50 N для стандартної серії VV C, надійне спрацьовування ударного механізму,
→ вологостійкість,
→ застосування зовні та всередині приміщень,
→ надійне відключення при мінімальному струмі спрацьовування,
→ стабільні токо-тимчасові характеристики.
