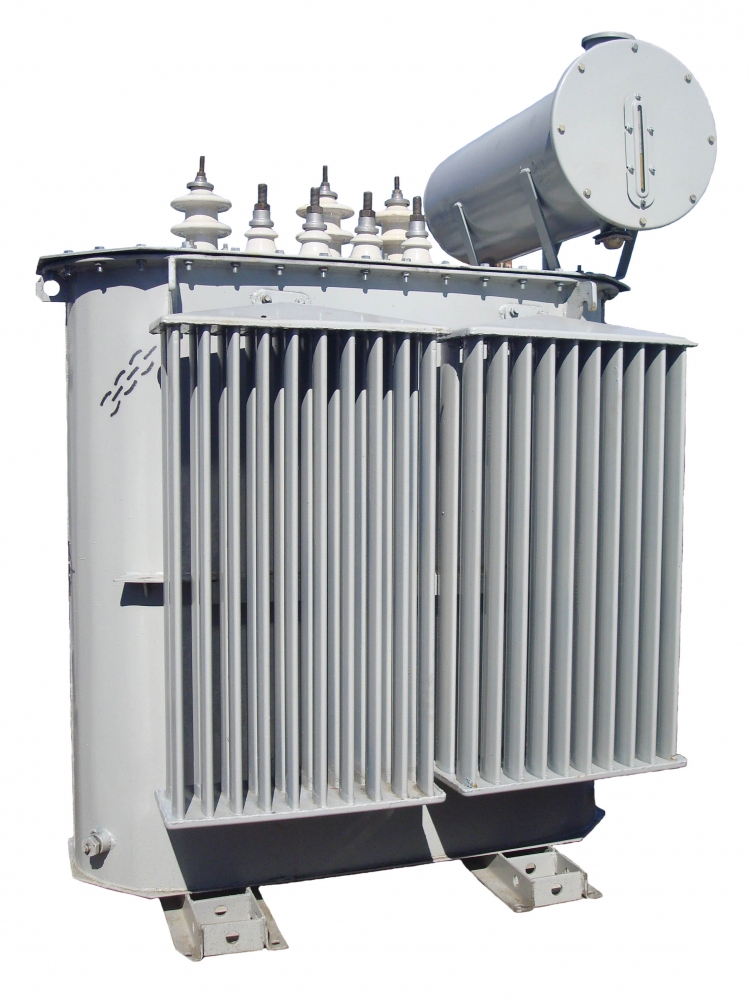

Трансформатор силовий ТМ(Г)-2500/6 (10) У1

Номер: si-18415
592.020,00
Номінальна потужність: 2500 кВА
Номінальна напруга: 6(10)кВ
Опис
Трифазні силові понижаючі масляні трансформатори серії ТМ (двухобмоточні) загальнопромислового призначення призначені для внутрішнього та зовнішнього встановлення. Призначені для роботи в електромережах напругою 6кВ .; 10кВ .; 35 кВ., а також для живлення різних споживачів в мережах змінного струму частотою 50 Гц.

Технічні короткі характеристики:

Тип трансформаторів: ТМ, ТМг, ТМз.

- Напруга ВН: 6кВ., 10кВ., 35кВ.
- Напруга НН: 0,23кВ., 0,4кВ., 0,69кВ.
- Схема та група з'єднання обмоток У / Ун-0, У / Зн-11, Д / Ун-11

Трансформатори придатні для внутрішнього та зовнішнього встановлення і для роботи в наступних умовах:

- висота над рівнем моря до 1000 м;
- в районах з помірним і холодним кліматом УХЛ 1;
- робочий діапазон температур від -60 ° С до +40 ° С.

Трансформатори непридатні для роботи в наступних умовах:

- у вибухонебезпечній та агресивної середовищі (що містить гази, випаровування та ін.);
- при вібрації;
- при частих включеннях живлення.

В трансформаторах передбачена можливість регулювання напруги - 5 ступенів з діапазоном регулювання ± 2х2,5% від номінального. Вид регулювання - ПБЗ (переключення без збудження). Перемикання трансформатора на іншу ступінь регулювання здійснюється в ручному режимі у відключеному стані.

Трансформатори комплектуються:

- масловказівниками для контролю рівня масла в баці;
- термометром типу "ТКП" (для трансформаторів потужністю 1000 кВА та більше);
- газовый реле для визуального контролю виділеного газу, а також для відбору проб масла (для трансформаторів потужністю 1600 кВА та більше);
- пристроєм перекачування в продольному та поперечному напрямках (для трансформаторів потужністю 1000 кВА та більше);
- зажимами контактними для підключення трансформатора з боку нижчої напруги (для трансформаторів потужністю 630 кВА та більше).

На вимогу замовника комплектація, перечислена вище, може бути змінена.

Трансформатори складаються з активної частини, кришки і звареного прямокутного бака. На кришці розташовані входи ВН і НН, привід перемикача, розширювач з масловказівником.

Активна частина складається з магнітопроводу з обмотками, нижніх і верхніх ярмових стрічок, перемикача відводів обмоток.

Магнітна система трансформатора стержневого типу збирається з холоднокатаної електротехнічної сталі.

Конструкція обмоток трансформатора - циліндрична.

На активну частину встановлений перемикач, до нерухомого контактів якого приєднані регулюючі відводи обмоток ВН.

Трансформатори відповідають  ГОСТ 11677.
