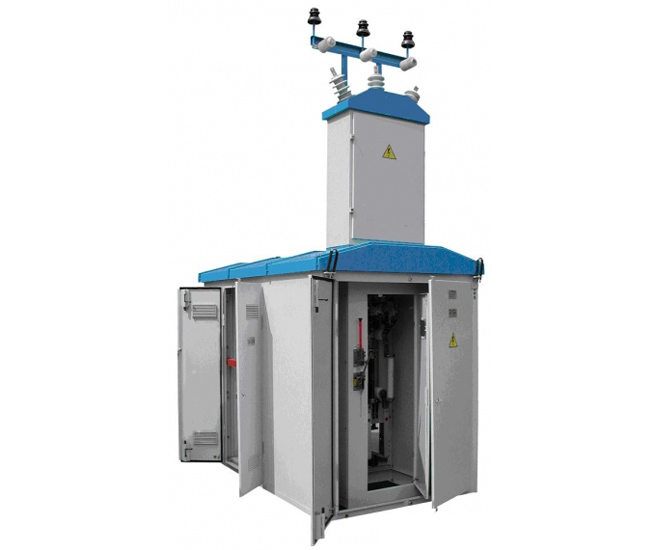

Трансформаторна підстанція тупикова з повітряним вводом КТПтв - 400 кВА
Номінальна потужність: | 400кВа |
Номінальна напруга: | 6(10)/0,4кВ |
Тип трансформатора: | Тм |
КОМПЛЕКТНІ ТРАНСФОРМАТОРНІ підстанції кіоскова типу КТПтп з повітряним вводом.
Комплектні трансформаторні підстанції кіоскового типу являють собою одно- або двотрансформаторні підстанції зовнішньої установки і служать для прийому електричної енергії трифазного змінного струму частоти 50 Гц напругою 6 або 10 кВ, її транзиту і перетворення в електроенергію напругою 0,4 кВ, а також електропостачання та захисту споживачів населених пунктів, промислових і інших об'єктів. Вони являють собою корпус, який встановлюється безпосередньо на підготовлену площадку. За типами розрізняють тупикові і прохідні підстанції. По виду підключення розрізняють повітряні та кабельні введення як по стороні ВН, так і по НН.
Комплектні трансформаторні підстанції кіоскового типу застосовуються для електропостачання промислових, сільськогосподарських комунальних об'єктів.
Корпус комплектних трансформаторних підстанції кіоскового типу і являє собою збірно-зварену конструкцію і є несучим, а також витримує найжорсткіші динамічні дії.
Кіоскових КТП придатні для роботи в умовах ожеледиці при товщині льоду до 20 мм і швидкості вітру до 15 м / с (при відсутності ожеледі - до 36 м / с).
Навколишнє повітряне середовище не повинна містити їдких парів, пилу і газів в концентраціях, що порушують роботу КТП, а також руйнують метали і ізоляцію.
